穿墙管准直插入件是小角散射谱仪第一个靶站外部件，安装于CSNS靶站谱仪大厅南厅1号穿墙管内部，是该谱仪入射光路的重要组成部分，用于引出靶站慢化器产生的中子，初步约束和准直成束。系统总重约4.8吨，包括1个重约1.3吨、长约1.74米的真空准直器插件，1个可实现准直插件高精度快速定位的基座组件，2段总重2吨的门型钢屏蔽件，1个中间套筒和穿墙管法兰。此外系统还设计、制造了穿墙管外专用快速对接安装工装，并全面考虑部件物理功能、辐射安全和机械性能要求的相互影响和依赖，采用了创新性的结构设计与安装方案。

    SANS的整体结构制造和装配都经过工程师严格把关。系统部件到场后，首先要按标定测量结果完成准直器的现场重新组装，经过真空捡漏和测试合格后，再开始穿墙管内总体安装。在准直设备监测下，基台调整到位后，对准直插件和屏蔽件顺利地进行了多次重复安装和测量，验证了结构和安装方案的可靠性，准直插件重复定位精度小于0.02mm。

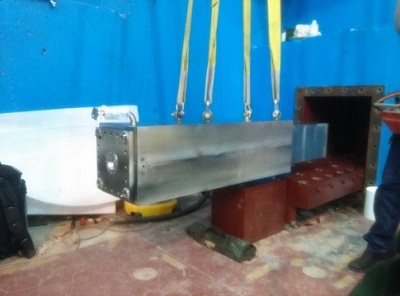

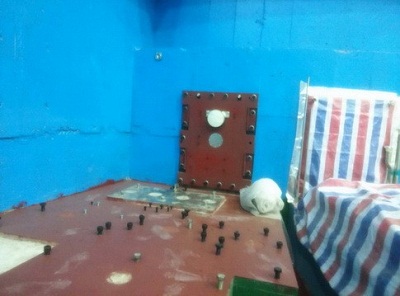

安装现场

小角散射谱仪完成穿墙管准直插入件安装
